訂購須知:

蛇管材質:

PTFE 或 PFA

外覆材質:

可外覆橡膠、白鐵網絲，或白鐵網絲外覆橡膠。

白鐵網絲:

材質SUS304

法蘭接頭:

材質可指定SUS304、SUS316或碳鋼C.S.

法蘭規格:

ANSI 150LB、JIS10K或DIN PN16皆可指定

接頭:

衛生接頭、快速接頭，一般為316材質

工期:

工期一般為3~5個工作天，急件1個工作天，須另收急件處理費用。

如規格特殊則可能需要額外時間

其他長度:

也可接受訂做，工期需延長為10~15天

PTFE、PFA蛇管形式:

形式	圖示	說明
兩端不加工 Original End		一般不加工段為50mmL 依客戶需求可調整
出口端翻口 Flare End		翻口F面可參考下表數值，小於此值皆可製作。
出口端法蘭 Flange Connect		出口端法蘭材值、規格依客戶指定；也可改由令或衛生接頭。

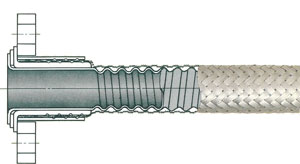

出口端法蘭，外包白鐵網絲 Flange Connect with SUS 304 Braid Nets		白鐵網絲可再外加耐油橡膠包覆，若白鐵網絲不慎露出較不易刮傷人。

PTFE、PFA蛇管規範:

PTFE、PFA蛇管翻口尺寸標準:(單位：mm）

尺寸	1/2”	3/4”	1”	1-1/2”	2”	2-1/2”	3”	4”	5”	6”
ASTM標準	31.8	39.7	47.6	68.3	87.3	--	117.5	150.8	--	203.2
翻口直徑	32	40	48	69	88	102	118	151	182	204

**如非法蘭接頭則依照接頭位置適當翻口

PTFE蛇管機械性能：(參考值)

尺寸	1/2”	3/4”	1”	1-1/2”	2”	3”	4”
管厚度(mm)	1.5	1.5	1.5	1.5	1.5	3	3.5
耐壓(kg/cm²G.)	5	4	4	3.5	3	2	1.5
曲率半徑(mm)	100	150	150	200	200	300	400



PTFE、PFA蛇管施工檢測要求

針孔測試

使用可以輸出15kV電壓的非破壞性高壓測試器進行測試。

外觀檢查

完成內襯作業後，確認成品的外觀、尺寸後，包裝出貨。



PTFE、PFA蛇管包裝儲存

內部以酒精清潔後再以RO純水擦拭，清潔完成後於管口法蘭翻口面貼上保護貼，再以木板封板保護。
