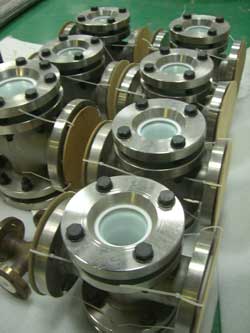

PTFE內襯管件施工流程

鐵件製作：

製作方法及規範須符合ASTM1545之要求

內襯PTFE：

內襯PTFE管或灌PTFE粉料加壓成型

PTFE翻口：

PTFE管件翻口及修整法蘭翻口面

針孔檢驗：

20kv針孔測試無針孔

水壓測試：

水壓測試(施工時壓力*1.5倍)

外部油漆：

外部施以一底漆兩面漆(27號印度紅橡膠漆)或依客戶指定顏色

成品清洗：

內部以酒精或純水清洗擦拭後出貨

PTFE內襯管件施工流程圖

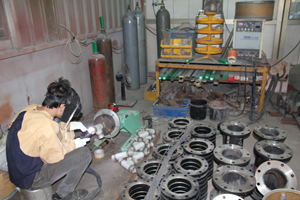

鐵件組立電焊	鐵件焊接完成檢測探傷
鐵件噴砂	鐵件噴砂清潔度確認
管件PTFE充填作業	PTFE直管拉管作業
PTFE針孔測試	水壓測試
鐵件外部噴塗第一道底漆	鐵件外部噴塗橡膠面漆
鐵件外部油漆膜厚測試	包裝封板出貨
