製造業界的F4－ Fluoro, Fast, Friendly, Favorable

鐵氟龍塗裝

• 食品，橡膠業，模具抗黏
• 紡織，印刷業，滾輪耐磨
• 化學，製藥業，耐酸防蝕
• 電子，半導體，風管夾具
• 齒輪，螺栓，耐鏽潤滑
• 導電，靜電消散，抗靜電

鐵氟龍內襯

• PTFE內襯直管配管
• PTFE/ PFA/ FEP 管、蛇管
• PTFE/ PVDF 攪拌棒

鐵氟龍客製

• PTFE 零配件、墊片、螺絲
• PTFE/ PVDF特殊規格製作

功能塗裝

• PEEK塗裝
• 陶瓷塗裝
• 橡膠、塑膠低溫氟塗裝

PTFE內襯管路規格一覽表

PTFE Lined Pipe & Fittings List



德國Richter 進口，PFA球閥，常備尺寸150lbs:1"、1-1/2"、2"、3"、4"，其他尺寸需進口時間約45天
規格除ANSI150lbs,另有DIN PN10/16
操作溫度-60~+200°C

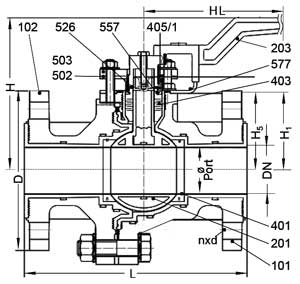

Item	Designation 名稱	Material 材質
101	Main body本體	Ductile cast iron EN-JS1049 (ASTM A395), PFA-lined
102	Body end piece端片
201	Ball stem unit中心球及閥桿	Stainless steel, PFA-lined 不鏽鋼外覆PFA
203	Lever*手柄	Malleable cast iron 0.8040(GTW-40) 鍛鋼
401	Seat rings閥座	PTFE (Al2O3 ball: TFM-PTFE)
403	Packing bellows嵌入式填料	PTFE
405/1	Thrust ring推力環	Stainless steel不鏽鋼
502	Spring gland follower彈簧壓蓋環	Stainless steel不鏽鋼
503	Packing gland follower填料壓蓋環	Stainless steel不鏽鋼
526	Retaining washer墊圈	Stainless steel不鏽鋼
557	Grounding spring washer接地彈簧墊圈	Stainless steel不鏽鋼
577	Lever stop手柄止推件	Stainless steel不鏽鋼
o. Nr.	Screws and nuts螺桿及螺帽	Stainless steel不鏽鋼



Face-to-face ASME/ANSI B16.10 short, flanges ASME/ANSI B16.5 150LB

DN		½"	¾"	1"	1½"	2"	3"	4"	6"	8"
L	inch [mm]	5.12 [130]	5.91 [150]	5.0 [127]	6.5 [165]	7.0 [178]	8.0 [203]	9.0 [229]	10.5 [267]	18.0 [457]
L4	inch [mm]	2.32 [59]	2.32 [59]	2.2 [56]	3.0 [76]	3.18 [81]	3.7 [94]	4.21 [107]	5.12 [130]	8.79 [223,5]
HL	inch [mm]	7.05 [179]	7.05 [179]	7.05 [179]	10.2 [259]	10.2 [259]	16.1 [410]	16.1 [410]	20.2 [513]	20.2 [513]
H	inch [mm]	5.12 [130]	5.12 [130]	5.12 [130]	6.1 [155]	6.1 [155]	7.09 [180]	7.68 [195]	10.4 [265]	10.4 [265]
